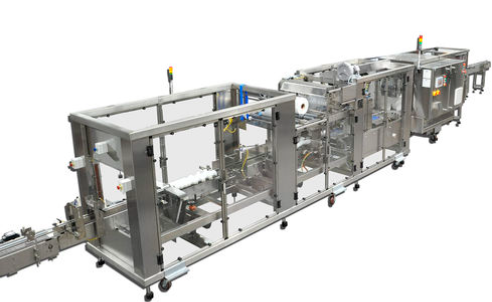

Sürekli Shrink Ambalaj Makinesi (Continuous Motion Shrink Wrapper)
Yüksek kapasiteli sıvı dolum ve ambalaj hatları için geliştirilmiş, durmaksızın kesintisiz bant hareketli (servo flying knife / box-motion), yüksek hızlı ve tam otomatik shrink paketleme çözümü.
Yüksek Hızlı Kesintisiz (Continuous Motion) Shrink Teknolojisi
Labfiller Sürekli Shrink Ambalaj Makinesi; içecek, su, süt, sıvı yağ, kozmetik ve kimya sektörlerindeki yüksek hızlı otomasyon hatlarında, ürün akışını hiç durdurmadan (continuous motion) paketleme yapmak üzere mühendislenmiştir. Geleneksel dur-kalk (intermittent) sistemlerin aksine, konveyör bandı sabit hızda ilerlerken kaynak çenesi ürünle senkronize hareket ederek mühürleme yapar.
- Servo Flying-Knife (Uçar Çene) Teknolojisi: Kesim çenesi ürünle aynı hızda ileri hareket ederek kaynağı tamamlar ve geri döner; bant durması yaşanmaz.
- 60 - 120+ Paket / Dakika Kapasite: Sıvı şişeleme ve ambalaj hatlarında duraklamasız kesintisiz üretim performansı sunar.
- Sıvı Çalkalanmasını ve Şişe Devrilmesini Önler: Bant durup kalkmadığı için hassas cam şişe ve yüksek boy/en oranlı ambalajlar devrilmez, sıvı sıçramaz.
- Çift Bölgeli (Dual-Zone) Yüksek Hava Debili Isı Tüneli: Yüksek çizgi hızlarında bile POF/PE filmin eşit büzüşmesini sağlayan turbo hava sirkülasyon sistemi.
- Çok Akslı Servo Otomasyon & PLC Kontrol: Servo motor senkronizasyonu ile hassas film besleme, gerginlik ayarı ve sıfır kayıp mühürleme.
Teknik Özellikler Tablosu
| Çalışma Prensibi | Continuous Motion (Kesintisiz Bant Hareketi) + Servo Flying Knife / Box-Motion Çene |
|---|---|
| Shrink Film Uyumluluğu | POF (Poliolefin), PE (Polietilen), PVC Rulo Film (Kalınlık: 12 – 75 mikron) |
| Maksimum Kaynak Çenesi Genişliği | 600 mm / Continuous Side Sealer (Sürekli Yan Kaynak) + Servo Enlemesine Çene |
| Maksimum Paketleme Ölçüleri | Genişlik: 450 mm – Yükseklik: 250 mm – Uzunluk: Sınırsız (Continuous) |
| Paketleme Hızı / Kapasitesi | 60 – 120+ Paket / Dakika (3.600 – 7.200+ Paket / Saat) |
| Tünel Isı Kapasitesi & Fan Sıcaklığı | 0°C – 280°C Dijital PID Hassas Sıcaklık ve Debili Fan Kontrolü |
| Hava Sirkülasyon & Tünel İzolasyonu | Çift Turbo Türbin Fan, Ayarlanabilir Yan Yönlendirici Hava Kanatları & Taş Yünü Yalıtım |
| Konveyör Taşıyıcı & Tahrik | Isıya Dayanıklı Çelik Silindir (Roller) veya Teflon Kaplı Modüler Ağır Hizmet Konveyörü |
| Kontrol ve Otomasyon Sistemi | Schneider / Siemens Multi-Axis Servo Controller & 10 inç Dokunmatik Renkli HMI Ekran |
| Şase ve Gövde Yapısı | AISI 304 Paslanmaz Çelik Ana Gövde & Ağır Hizmet Tipi Şase Kabin Standartları |
| Pnömatik & Hava Tüketimi | 6 - 8 Bar (Pnömatik hava tüketimi: 120 L/dk) |
| Elektrik Beslemesi ve Güç | 380V / 50Hz (3 Faz) – Total 16 kW (Yüksek hızlı tünel rezistansları dahil) |
1. Shrink Teknolojisi Analizi: Sürekli Hareketli (Continuous) vs. Dur-Kalk (Intermittent) Shrink
Yüksek hızlı dolum hatlarında verimlilik, ambalaj estetiği ve mekanik zorlanmalar açısından iki ana shrink mimarisinin karşılaştırmalı analizi:
A. Sürekli Hareketli (Continuous Motion) Shrink Makinesi
Konveyör bandı ve şişe akışı durmaksızın akar; servo kontrollü kaynak çenesi paketle birlikte hareket ederek kaynağı gerçekleştirir (Görseldeki Model).
Avantajları:
- Ultra Yüksek Hız (120+ Pk/Dk): Bant hiç durmadığı için atalet kaybı yaşanmaz, saatte 7.200 adede varan ambalajlama yapılır.
- Sarsıntısız Yumuşak Taşıma: Ani ivmelenme ve duruşlar olmadığı için ince cam şişeler çarpışmaz, devrilmez ve sıvı dökülmez.
- Sınırsız Ürün Boyu Esnekliği: Sürekli yan kaynak (continuous side sealing) sistemi ile istenilen boydaki uzun ürünler sınırsız paketlenebilir.
- Düşük Aşınma & Uzun Ömür: Düzgün ve sabit hızlı mekanik hareket sayesinde aksamlardaki yıpranma minimize edilir.
Dezavantajları:
- Gelişmiş servo sürücü mimarisi nedeniyle dur-kalk olan basit modellere kıyasla ilk yatırım maliyeti daha yüksektir.
B. Dur-Kalk (Intermittent) Otomatik Shrink Makinesi
Ürün kaynak alanına geldiğinde konveyör durur, pnömatik çene kesim meyllenir ve çene açıldıktan sonra konveyör tekrar hareket eder.
Avantajları:
- Düşük ve orta ölçekli üretim hatları için ekonomik satın alma ve basit kurulum imkanı.
- Standart pnömatik çene yapısı ile kolay bakım ve parça değişimi.
Dezavantajları:
- Maksimum hız 25-45 paket/dakika ile sınırlıdır; yüksek hızlı dolum hatlarında darboğaz (bottleneck) yaratır.
- Sürekli dur-kalk hareketi uzun boylu şişelerin devrilmesine ve sıvı ambalajlarında çalkalanmaya yol açar.
2. Servo Uçar Çene (Flying Knife) ve Yüksek Performanslı Isı Tüneli
Sürekli shrink paketlemede mükemmel kaynak ve pürüzsüz film büzüşmesi sağlayan kritik mühendislik bileşenleri:
Multi-Axis Servo Uçar Çene (Flying Knife)
Yüksek çözünürlüklü enkoderler ve servo motorlar, kaynak çenesini geçen paketin hızıyla milisaniyelik olarak senkronize eder. Sıfır duman ve kokusuz sabit ısı kontrolü ile lekesiz dikiş kaynağı atar.
Çift Bölge Turbo Sirkülasyonlu Tünel Fırın
Yüksek hat hızında geçen paketin ısı tünelinde büzüşme süresi kısalır. Bu nedenle tünel içinde yüksek debili hava türbinleri ve 2 bağımsız PID ısı bölgesi kullanılarak film kulak yapmadan büzülür.
3. Sürekli Çalışma Prensipleri ve İşlem Adımları
Yüksek hızlı hatlarda kesintisiz çalışan continuous shrink ambalaj makinesinin otomasyon adımları:
Kesintisiz Besleme & Sürekli Film Sarma
Dolum ve kapama hattından gelen ürünler yüksek hızlı bant üzerinde aralıksız ilerler. Servo motorlu film tüp oluşturucu yardımıyla film, hareket halindeki ürünlerin etrafını kesintisiz olarak sarar.
+ Avantajı: Şişeler durmadığı için devrilme ve sarsıntı sıfıra indirilir.
Senkronize Servo Uçar Kesim & Fırınlama
Uçar kaynak çenesi bant hızıyla birebir eşzamanlı hareket ederek enlemesine kesim ve mühürlemeyi tamamlar. Mühürlenen paket anında yüksek hızlı ısı tüneline geçerek kusursuzca büzülür ve soğutulur.
+ Avantajı: Maksimum dakikadaki paket sayısı ile üretim kapasitesi katlanır.
4. Paket Türüne Göre Hız ve Kapasite Tablosu
Sürekli hareketli (continuous motion) shrink makinesinin ambalaj ölçüsü ve film türüne göre performans verileri:
| Paket Türü & Ürün Grubu | Paketleme Hızı (Paket/Dakika) | Saatlik Ortalama Üretim |
|---|---|---|
| Tekli Şişe / Kutulu Ürün (Kozmetik, İlaç, Gıda) | 80 - 120+ Paket / Dk | 4.800 - 7.200+ Paket / Saat |
| 6'lı Şişe / Can İçecek Grubu (3x2 Dizilim) | 60 - 95 Paket / Dk | 3.600 - 5.700 Paket / Saat |
| 12'li Şişe Grubu (4x3 Dizilim) | 50 - 75 Paket / Dk | 3.000 - 4.500 Paket / Saat |
| Uzun Profil / Tepsi & Kutu Ambalajlama | 70 - 100 Paket / Dk | 4.200 - 6.000 Paket / Saat |
5. Genel Üretim Avantajları ve Değerlendirme
Sürekli Shrink Makinesinin İleri Seviye İşletme Kazanımları
Sürekli shrink ambalaj teknolojisi, özellikle yüksek hızlı sıvı dolum ve ambalaj hatlarında duraklamaları tamamen ortadan kaldırarak maksimum OEE (Overall Equipment Effectiveness) sağlar.
Darboğazsız Yüksek Üretim Hızı
Yüksek hızlı dolum makinelerinizin performansını kısıtlamadan 120+ paket/dakika ile hat senkronizasyonu sağlar.
Cam & Hassas Şişe Güvenliği
Sarsıntısız akış sayesinde cam şişe kırılmaları, etiket çizilmeleri ve ürün devrilmeleri %100 engellenir.
Kusursuz Ambalaj Estetiği
Hassas film germe ve uçar çene kaynağı ile kırışık, kulaklı veya gevşek paket görünümü oluşmaz.
