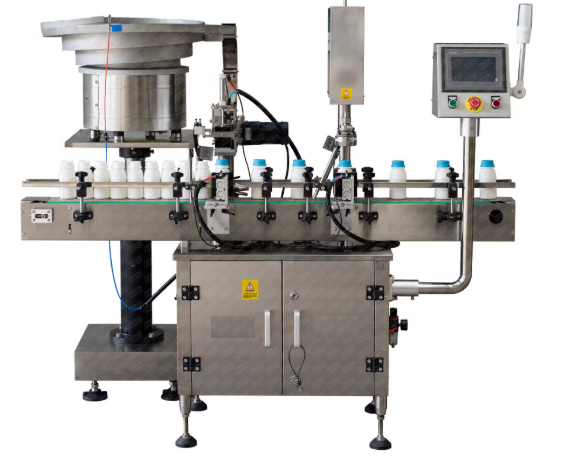

Otomatik Mekanik Kapak Kapatma Makinesi
Titreşimli çanak kapak dizici beslemeli, hassas manyetik tork kontrollü, kesintisiz lineer hat uyumlu tam otomatik mekanik kapak kapatma makinesi.
İleri Teknolojili Lineer Mekanik Kapak Kapatma Özellikleri
Labfiller Otomatik Mekanik Kapak Kapatma Makinesi; gıda, kozmetik, ilaç, kimya ve temizlik ürünleri sektörlerinde plastik vida kapak, flip-top, emniyet halkalı kapak ve çıtçıtlı kapakların el değmeden yüksek hız ve hassasiyetle torklanması için tasarlanmıştır.
- Titreşimli Çanak Kapak Besleme (Vibrating Bowl Feeder): Kapakları hazneden dökme olarak alır, elektromanyetik titreşimle yönlendirir ve %100 doğru oryantasyonda kapatma kafasına iletir.
- Hassas Manyetik Tork Ayarlı Sıkma Kafaları: Kapak diş sıyırmasını ve sızdırma riskini ortadan kaldıran ayarlanabilir debriyajlı tork mekanizması.
- Lineer Yan Sıkıştırma Kayışları (Gripper Belts): Sıkma esnasında ambalajın dönmesini ve devrilmesini önleyen senkronize hız ayarlı tutucu bantlar.
- PLC & Dokunmatik Renkli Kontrol Paneli: Hız ayarı, üretim sayacı, kapak yok/şişe yok otomatik durma emniyet sensörleri.
- cGMP & AISI 304 Paslanmaz Şase: Hijyenik ve endüstriyel ağır hizmet şartlarına uygun rijit gövde yapısı.
Teknik Özellikler Tablosu
| Kapak Tipi | Plastik Vidalı Kapak, Flip-Top, Çakma / Basmalı Kapak, Emniyet Halkalı Kapak |
|---|---|
| Kapak Çapı Aralığı | 10 mm – 90 mm (Opsiyonel olarak 120 mm büyük kapaklar için özel çanak) |
| Şişe / Ambalaj Yüksekliği | 50 mm – 350 mm (Ayarlanabilir dikey modül) |
| Şişe Çapı / Genişliği | 20 mm – 150 mm |
| Kapatma Hızı / Kapasitesi | 30 – 80 Şişe / Dakika (Ambalaj ve kapak geometrisine bağlı olarak) |
| Tork Hassasiyeti ve Ayarı | 0.5 Nm – 6.0 Nm (Hassas Manyetik / Pnömatik Debriyaj Ayarlı) |
| Kapak Besleme Ünitesi | AISI 304 Paslanmaz Çelik Titreşimli Çanak Dizici & Otomatik Çute Kaydırağı |
| Kontrol Sistemi | PLC Dokunmatik Ekran + Hız Sürücülü (VFD) Senkronize Motorlar |
| Şase ve Gövde Malzemesi | AISI 304 Paslanmaz Çelik Şase & Anodize Alüminyum Mekanik Parçalar |
| Çalışma Basıncı | 6 - 8 Bar (Pnömatik elemanlar için kuru basınçlı hava) |
| Çalışma Voltajı ve Güç | 380V / 50Hz (3 Faz) – Total 1.8 kW |
1. Kapak Besleme Teknolojileri: Titreşimli Çanak vs. Şelale Tipi Elevatör
Mekanik kapak kapatma makinelerinde üretim verimliliği ve kesintisiz akış, kapakların kapatma kafasına doğru açıyla iletilmesine bağlıdır. İki ana mekanik besleme teknolojisinin broşür analizi:
A. Titreşimli Çanak Kapak Dizici (Vibrating Bowl Feeder)
Elektromanyetik titreşim mıknatısları ile paslanmaz çelik çanak içindeki kapakları dairesel spiral hat üzerinde tırmandıran ve hatalı yönlenmiş kapakları geri düşüren mekanik sistemdir.
Avantajları:
- Mükemmel Oryantasyon Başarısı: Karmaşık geometrili, damlalıklı veya flip-top kapaklarda dahi %100 doğru yönlendirme sağlar.
- Kompakt Yapı: Makine şasesi üzerine entegre edilir, ek taban alanı (footprint) kaplamaz.
- Mekanik Ayar Kolaylığı: Kapak çapı değişimlerinde çanak içi kanallar hızlıca ayarlanabilir.
Dezavantajları:
- Çanak hacmi sınırlı olduğundan periyodik kapak dökme takviyesi gerektirir.
- Sert metal kapaklarda titreşime bağlı hafif ses düzeyi oluşabilir.
B. Şelale Tipi Kapak Elevatörü (Waterfall Elevator Feeder)
Zemin seviyesinde büyük stok haznesine dökülen kapakları paletli dik dikey kayış yardımıyla yukarı taşıyan ve döküm tepsisinden kapatma çutuna aktaran mekanik sistemdir.
Avantajları:
- Büyük Stok Kapasitesi: Zemin seviyesindeki dev huni sayesinde operatörün saatlerce kapak eklemesine gerek kalmaz.
- Sessiz Çalışma: Titreşim oluşturmadığı için son derece sessizdir.
Dezavantajları:
- Dikey yükseklik gereksinimi yüksektir ve ek zemin alanı kaplar.
- Özel açılı asimetrik kapaklarda oryantasyon ayrıştırma hassasiyeti çanağa göre daha zordur.
2. Kapak Sıkma ve Tork Kontrol Teknolojileri
Makinenin kapatma grubunda kullanılan mekanik disk ve manyetik tork sistemleri, her şişede standart tork değerini garanti eder:
Lineer Sıkma Diskleri (Spindle Capping Wheels)
Şişe hatta ilerlerken sağdan ve soldan temas eden 3 çift (6 adet) özel poliüretan kauçuk kaplı dönen disk, kapağı kademeli olarak aşağı iterek vidalar. İlk çift ön diş tutturur, son çift tam torkla sıkar.
Manyetik Debriyajlı Tork Ayarı (Magnetic Clutch)
Sıkma momentine ulaşıldığında manyetik debriyaj boşa dönerek kapağın daha fazla sıkılmasını engeller. Bu sayede kapak dişlerinin sıyrılması veya kapağın çatlaması %100 önlenir.
3. Lineer Çalışma Prensipleri ve Hat Konfigürasyonları
Üretim kapasitesi ve ambalaj çeşidine göre sunulan 2 temel mekanik hat mimarisi:
Kesintisiz Lineer Akışlı Sıkma (Continuous Motion Capper)
Çalışma Prensibi: Şişeler konveyör üzerinde hiç durmadan akar. Çuttan geçerken kapağı kafasıyla yakalar, yan tutucu kayışlar şişeyi sabit tutarken dönen diskler kapağı vidalar.
+ Avantajı: Duruş-kalkış olmadığı için dakikada 80+ şişeye ulaşan yüksek kapasite sağlar.
- Dezavantajı: Sadece vidalı plastik kapaklar için uygundur.
Dur-Kalk Mekanik Çakma & Sıkma (Stop-and-Go Indexing)
Çalışma Prensibi: Şişe kapatma istasyonuna gelince pnömatik stoper şişeyi sabitler. Üst mekanik çakma/sıkma başlığı dikey eksende inerek kapağı basarak veya döndürerek kapatır.
+ Avantajı: Çakma (press-on) kapak, sprey pompa ve özel kapak tiplerinde son derece yüksek mukavemet sağlar.
- Dezavantajı: Dur-kalk süresi nedeniyle hız kesintisiz akışa göre biraz daha düşüktür.
4. Kapak Türüne Göre Hız ve Kapasite Tablosu
Farklı ambalaj ve kapak tiplerinde elde edilen ortalama üretim kapasitesi performans verileri:
| Kapak Türü & Ölçüsü | Kapatma Hızı (Şişe/Dakika) | Saatlik Ortalama Üretim |
|---|---|---|
| Standard Vidalı Plastik Kapak (28mm - 38mm) | 50 - 80 Şişe / Dk | 3.000 - 4.800 Şişe / Saat |
| Flip-Top Kozmetik & Şampuan Kapağı | 40 - 65 Şişe / Dk | 2.400 - 3.900 Şişe / Saat |
| Emniyet Halkalı Yağ & Kimya Kapağı | 45 - 70 Şişe / Dk | 2.700 - 4.200 Şişe / Saat |
| Çakma / Basmalı Gıda Kapağı | 35 - 55 Şişe / Dk | 2.100 - 3.300 Şişe / Saat |
5. Genel Üretim Avantajları ve Değerlendirme
Otomatik Mekanik Kapak Kapatmanın İşletmenize Katkıları
Mekanik otomatik kapak kapatma makinesi, manuel veya yarı otomatik kapatmada karşılaşılan bilek zorlanması, düzensiz sıkma ve ürün sızdırma problemlerini tamamen ortadan kaldırır.
%100 Tork Garantisi
Manyetik debriyaj ile her ambalaj tam ayarında sıkılır, sızıntı ve ürün zaiyatı oluşmaz.
İş Gücü Tasarrufu
Kapak dizme ve vidalama el değmeden yapıldığı için operatör maliyetini düşürür.
Kolay Format Değişimi
Aletsiz (tool-less) numaratörlü el çarkları ile farklı şişe ve kapak tiplerine dakikalar içinde geçilir.
