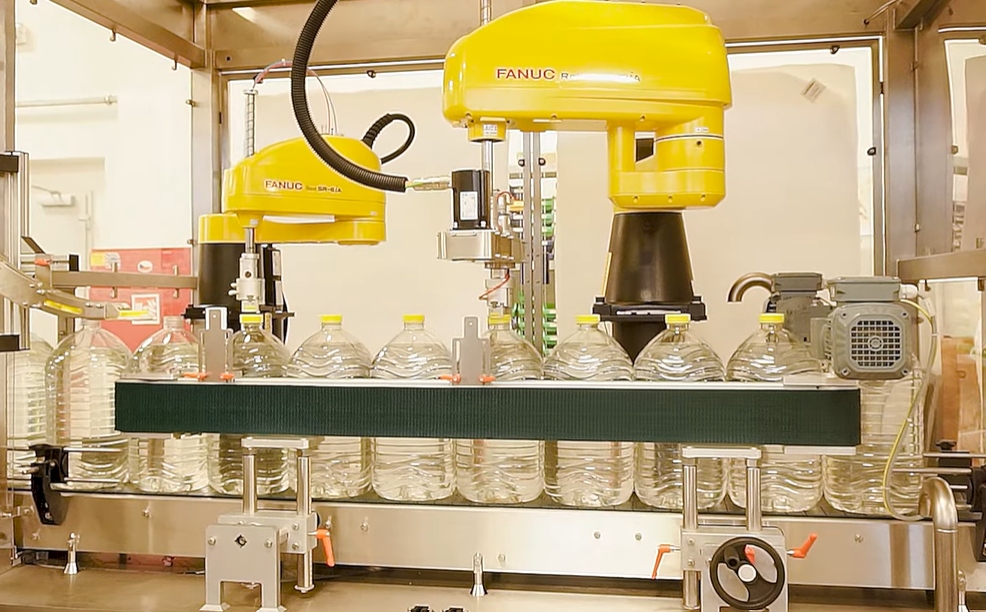

Tam Otomatik Robotik Kapak Kapatma Makinesi
SCARA robot kollu, dijital servo tork kontrollü, dahili kameralı görüntü işleme sistemli, mikrometrik hassasiyete ve sıfır format değişim süresine sahip akıllı robotik kapatma çözümü.
İleri Teknolojili Robotik Kapak Kapatma Özellikleri
Labfiller Tam Otomatik Robotik Kapak Kapatma Makinesi; hassas ilaç, kozmetik, lüks cam ambalaj ve özel kimyasal üretim hatlarında en karmaşık kapak geometrilerini dahi sıfır deformasyon ve %100 tork doğruluğu ile kapatmak üzere SCARA endüstriyel robot kolları ile donatılmıştır.
- SCARA Robot Kol Entegrasyonu: Yüksek hızlı pik-ve-yerleştir (Pick & Place) hareket kabiliyeti ile kapakları hassas açıyla yakalar ve ambalaj ağzına konumlandırır.
- Dijital Servo Motorlu Tork Kontrolü (±0.05 Nm): Mekanik debriyaj yerine dijital tork feedback sistemi kullanılarak her kapak milisaniyelik tork grafiği ile denetlenir.
- Kameralı Görüntü İşleme (Vision System): Eğik takılmış kapakları, eksik emniyet halkalarını veya hatalı ambalajları anında tespit ederek hattan otomatik ayırır.
- Sıfır Kalıp Değişim Süresi (Toolless Quick Recipe): Şişe veya kapak değişimlerinde mekanik parça değiştirmeden dokunmatik ekrandan reçete seçilerek çalışmaya devam edilir.
- cGMP & Temiz Oda (Cleanroom) Uyumlu Kabin: HEPA filtre entegrasyonuna uygun, paslanmaz çelik ve kırılmaz güvenlik camlı hijyenik izolasyon kabini.
Teknik Özellikler Tablosu
| Robotik Mimari | Endüstriyel SCARA Robot Kol (4 Eksen Yüksek Hızlı Servo Robot) |
|---|---|
| Kapak Tipi ve Uyumluluğu | Plastik Vidalı, Çakmalı, Damlalıklı, Sprey/Pompa, Geometrik Lüks Kapaklar, Metal Twist-Off |
| Kapak Çapı Aralığı | 10 mm – 120 mm (Çoklu robotik tutucu uçlar ile sınırsız esneklik) |
| Şişe / Ambalaj Yüksekliği | 40 mm – 400 mm (Robot eksenli otomatik yükseklik adaptasyonu) |
| Kapatma Hızı / Kapasitesi | 40 – 100 Şişe / Dakika (Robot kol sayısına ve kapak tipine göre) |
| Tork Hassasiyeti ve Kontrolü | ± 0.05 Nm (Dijital Servo Motor Moment Denetimi ve Veri Kaydı) |
| Format / Kalıp Değişim Süresi | 0 Dakika (Dokunmatik ekrandan dijital reçete seçimi) |
| Kalite Kontrol & Sensörler | 2D/3D Vision Kameralı Eğik Kapak, Yükseklik ve Tork Doğrulama Sensörleri |
| Şase ve Kabin Malzemesi | AISI 316L Sıvı/Temas Yüzeyleri, AISI 304 Paslanmaz Şase & Anodize Alüminyum Kabin |
| Çalışma Basıncı | 6 - 8 Bar (Pnömatik robotik tutucu vakum elemanları için) |
| Çalışma Voltajı ve Güç | 380V / 50Hz (3 Faz) – Total 3.5 kW |
1. Kapatma Teknolojileri Karşılaştırması: Robotik Servo Sistem vs. Geleneksel Mekanik Sistem
Endüstriyel üretim hatlarında doğru kapak kapatma teknolojisini seçmek, üretim verimliliği ve kalite standartları açısından kritik öneme sahiptir. İki sistemin kapsamlı karşılaştırması:
A. Robotik Servo Kapak Kapatma Sistemi
SCARA robot kolların programlanabilir hareket kabiliyeti ve servo motor tork kontrolü ile kapakları mikron düzeyinde hassasiyetle yerleştiren akıllı otomasyon sistemidir.
Avantajları:
- Sonsuz Esneklik: Farklı şişe ve kapak tiplerine geçerken mekanik aparat değişimine gerek kalmaz; tek tuşla reçete yüklenir.
- %100 Tork Doğrulaması: Servo motor akımını anlık okuyarak her şişenin tork değerini veri tabanına kaydeder (FDA / GMP tam uyumu).
- Sıfır Deformasyon: Hassas robotik kavrama sayesinde narin veya lüks ambalaj kapakları çizilmez ve deforme olmaz.
Dezavantajları:
- İleri düzey robotik ve yazılım altyapısı nedeniyle ilk yatırım maliyeti mekanik sistemlere göre daha yüksektir.
B. Geleneksel Mekanik Kapak Kapatma Sistemi
Dönen kauçuk diskler, mekanik yaylı debriyajlar ve sabit çut kanalları yardımıyla kapağı sıkan mekanik otomasyon sistemidir.
Avantajları:
- Ekonomik Yatırım Maliyeti: Düşük ilk kurulum maliyeti ve sade mekanik yapı.
- Standart Seri Üretim Hızı: Tek tip ambalajın uzun süre basıldığı yüksek hızlı hatlarda oldukça etkilidir.
Dezavantajları:
- Ambalaj değişimlerinde manuel el çarkı ayarı ve kalıp değişimi gerektirir (duruş süresi yüksektir).
- Mekanik debriyaj zamanla aşınarak tork sapmalarına ve kapak diş sıyırmalarına yol açabilir.
2. Akıllı Görüntü İşleme ve Dijital Tork Kontrolü
Robotik kapatma sistemini geleneksel makinelerden ayıran en büyük özellik, yapay zeka destekli kalite denetim modülleridir:
2D/3D Vision Kamera Denetimi
Robot kol kapağı sıkmadan önce ve sıktıktan sonra yüksek çözünürlüklü kameralarla kapağın eğikliğini (skewed cap), açısal oturumunu ve renk/tip doğruluğunu kontrol eder. Hatalı ambalajlar hattı durdurmadan ıskartaya atılır.
Dijital Tork Grafiği & Veri Raporlama
Her kapak sıkma işleminde servo motorun uyguladığı N.m cinsinden tork grafiği anlık çizdirilir. Üretim lot numarası bazında kaydedilen veriler endüstri 4.0 ERP / MES sistemlerine aktarılabilir.
3. Robotik Çalışma Prensipleri ve Hat Konfigürasyonları
Üretim alanınızın fiziksel yapısına ve kapasite beklentinize göre konfigüre edilen 2 farklı robotik mimari:
SCARA Robot Pick-and-Place Vidalama (Çift Kol Opsiyonu)
Çalışma Prensibi: Z-eksenli sabit dur-kalk veya hızlı indeksleme alanında SCARA robot kol kapak şarjöründen kapağı alır, şişe ağzına milimetrik eksenle oturtur ve servo wrist yardımıyla döndürerek sıkar.
+ Avantajı: En yüksek mikrometrik tork hassasiyeti ve sıfır eksen kayması sağlar.
- Dezavantajı: Hız robot sayısına bağlı olarak ölçeklendirilir.
Konveyör Takip Eden Robotik Sıkma (Conveyor Tracking)
Çalışma Prensibi: Enkoder yardımıyla hareketli konveyörün hızı anlık taranır. Robot kol akan ambalajı hat üzerinde hareket ederken yakalar, kapağı takar ve konveyör durmaksızın torklama işlemini tamamlar.
+ Avantajı: Konveyörü durdurmadan çalışarak maksimum saatlik üretim kapasitesine ulaşır.
- Dezavantajı: İleri düzey senkronizasyon yazılımı ve enkoder donanımı gerektirir.
4. Kapak Türüne ve Robot Sayısına Göre Kapasite Tablosu
Robotik konfigürasyona ve kapak kompleksliğine bağlı saatlik üretim verileri:
| Robot Mimari & Kol Sayısı | Kapatma Hızı (Şişe/Dakika) | Saatlik Ortalama Üretim |
|---|---|---|
| Tek Kollu SCARA Robotik Sistem | 35 - 50 Şişe / Dk | 2.100 - 3.000 Şişe / Saat |
| Çift Kollu SCARA Robotik Sistem (Görseldeki Model) | 60 - 90 Şişe / Dk | 3.600 - 5.400 Şişe / Saat |
| Conveyor Tracking Servo Robotik Hat | 70 - 110 Şişe / Dk | 4.200 - 6.600 Şişe / Saat |
5. Genel Üretim Avantajları ve Değerlendirme
Tam Otomatik Robotik Kapak Kapatmanın İşletmenize Katkıları
Robotik kapatma teknolojisi, ürün portföyü geniş olan, sık ambalaj değiştiren ve kalite standartlarında (GMP/FDA) sıfır hatayı hedefleyen işletmeler için ideal çözümdür.
%100 Dijital Tork Kontrolü
Servo motor akımıyla çalışan sistem mekanik yıpranmalardan etkilenmez, her zaman tam tork uygular.
Anında Reçete Değişimi
Farklı boyuttaki ambalajlar için mekanik parça söküp takmaya son; tek dokunuşla yeni reçeteye geçilir.
Premium Ürün Koruması
Lüks cam ve kozmetik ambalajlarında çizilme, sürtünme ve ezilme riskini tamamen sıfırlar.
